INSITE Free

Medición ISOTRÓPICA de emisiones radioeléctricas

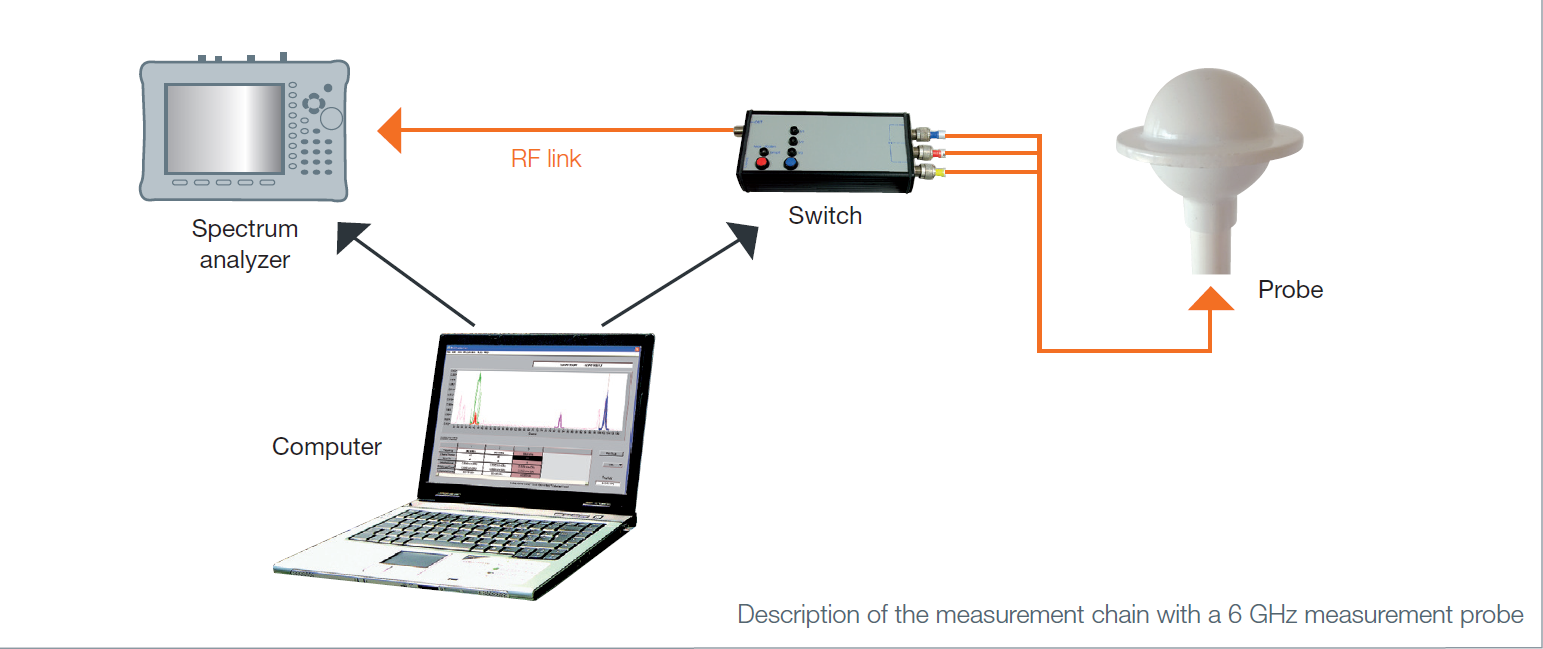

Path de medida de INSITE FREE con sonda de 6GHz INSITE Free es una antena isotrópica de banda ancha para la medida selectiva de niveles de Campo Electromagnético. Consta de una sonda isotrópica triaxial y una unidad de conmutación y amplificación que actúa de interface para la conexión de los tres ejes ortogonales a una misma entrada de un analizador de espectros, permitiendo conmutar sucesivamente cada uno de los tres ejes de medida para obtener un resultado isotrópico sin necesidad de cambiar la posición de la sonda.

INSITE Free es una herramienta ideal para inspección de emisiones radioeléctricas, tanto funcionales como relacionadas con las leyes vigentes de seguridad frente a exposición públicxa a campo electromagnéticos RD 1066/2001 Fase 2.


Existen dos versiones de sonda triaxial para cubrir los rangos de 100KHz a 3GHz y de 700MHz a 6GHz



ESPECIFICACIONES TÉCNICAS
Referencia FR100 FR200 FR400
Sonda 3 sondas Isotrópicas Ortogonales
Rango de Frecuencias 900 MHz- 11 GHz 700 MHz- 6 GHz 700 MHz- 3 GHz
Límite de detección inferior 50 V/m 10 V/m 0,05 V/m
Límite máximo de detección 1000 V/m 200 V/m 100 V/m
Mínimo ancho de pulso detectable ≥ 1 μs ≥ 100 μs ≥ 10 μs
INCERTIDUMBRE
Isotropía Axial 900 MHz – 6 GHz
(@150 V/m) : +/-1 dB
6 GHz – 11 GHz
(@150 V/m) : +/-2.2 dB
700 MHz – 6 GHz
(@50 V/m) : +/-1 dB
700 MHz – 2,6 GHz
(@10 V/m) : +/-2 dB
700 MHz – 3 GHz
(@10 V/m) : +/-2 dB
Respuesta en Frecuencia 900 MHz – 1 GHz
(@150 V/m) : +3.8/-1.2 dB
1 GHz – 8 GHz
(@150 V/m) : +/-2 dB
8 GHz – 11 GHz
(@150 V/m) : +5/+3 dB
700 MHz – 2 GHz
(@50 V/m) : +/-3 dB
2 GHz – 6 GHz
(@50 V/m) : +3/+1 dB
700 MHz – 3 GHz
(@10 V/m) : +/-2.5 dB
Linealidad +/-0.5 dB
(200 – 1000 V/m)
+/-1 dB
(20 – 200 V/m)
+/-1 dB
(1 – 100 V/m)
CONFIGURACIÓN DE MEDIDA
Intervalo de medición 1 - 60 segundos
Registro de la medición Configurable por el ususario
Capacidad de registro > 100 MB
Intervalo de transferencia de datos Instantáneo en modo conectado; entre 6 a 1440 minutos en modo autónomo
CONDICIONES DE FUNCIONAMIENTO
Temperatura / Humedad -12°C to 70°C / 90% máximo
Alimentación 90 - 264 VAC, 47 – 440 Hz
PoE pasivo 24V
Panel Solar + Batería recargable 12 VDC (5 días de autonomía sin sol)
Conexión de datos Ethernet
Modem 3G/4G (Necsita tarjeta SIM, no incluida)
CONFIGURACIÓN DE ALARMAS
Alarmas Programables Exceso de Nivel de Campo Electromagnético
Nivel de batería
Memoria llena
Temperatura
Humedad
Error de comunicación
Disparo de alarma Instantánea
Transmisión de alarma Ethernet o módem
Alarmá acústica y Luminosa En modo conectado. En caso de superarse los límites establecidos de exposición a Campos Electromagnéticos.
ESPECIFICACIONES MECÁNICAS
Dimensiones Altura = 648.5 mm
Diámetro = 100 mm
Peso 4,5 Kg
Protección IP55
Sistema de Fijación Disponible para pared o suelo
REQUISITOS SOFTWARE
Sistema Operativo XP/WIN7/WIN8/WIN 10


Hoja de Especificaciones     RD 266/2016
