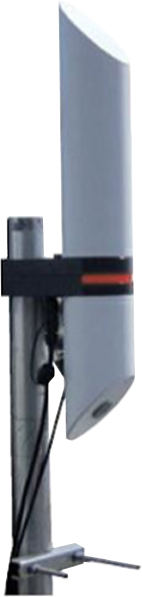

FLASH Rad

Monitorización continua de señales RF y pulsos radar con alarma de sobre-exposición: Protección de Zonas frente a RF

Alarma por pulso radar FLASH Rad FLASH Rad es un sistema de vigilancia de niveles de campo electromagnético que realiza mediciones continuas de banda ancha y detecta, mide y registra todo tipo de señales incluyendo pulsos radar. Puede constar de uno o múltiples sensores desplegados en la zona a proteger que monitorizan la radiación presente en el punto, la fachada o el perímetro donde se ubican los sensores y que envían una señal a la central de alarmas si en algún momento se sobrepasan los niveles de exposición predeterminados.


FLASH Rad es un sistema ideal para evitar el riesgo a exposiciones excesivas de CEM en zonas donde existan fuentes de alta potencia como zonas militares o aeropuertos pero también cuando las antenas están muy próximas, o cuando se trate de espacios especialmente sensibles como colegios u hospitales que convenga controlar.


Existen tres versiones de FLASH Rad: El modelo FR100 para entornos cercanos a fuentes de alta potencia, el modelo FR200 diseñado para entornos Laborales (RD 299/2016) y el modelo FR400 indicado para zonas públicas (RD 1066/2001).



ESPECIFICACIONES TÉCNICAS
Referencia FR100 FR200 FR400
Sonda 3 sondas Isotrópicas Ortogonales
Rango de Frecuencias 900 MHz- 11 GHz 700 MHz- 6 GHz 700 MHz- 3 GHz
Límite de detección inferior 50 V/m 10 V/m 0,05 V/m
Límite máximo de detección 1000 V/m 200 V/m 100 V/m
Mínimo ancho de pulso detectable ≥ 1 μs ≥ 100 μs ≥ 10 μs
INCERTIDUMBRE
Isotropía Axial 900 MHz – 6 GHz
(@150 V/m) : +/-1 dB
6 GHz – 11 GHz
(@150 V/m) : +/-2.2 dB
700 MHz – 6 GHz
(@50 V/m) : +/-1 dB
700 MHz – 2,6 GHz
(@10 V/m) : +/-2 dB
700 MHz – 3 GHz
(@10 V/m) : +/-2 dB
Respuesta en Frecuencia 900 MHz – 1 GHz
(@150 V/m) : +3.8/-1.2 dB
1 GHz – 8 GHz
(@150 V/m) : +/-2 dB
8 GHz – 11 GHz
(@150 V/m) : +5/+3 dB
700 MHz – 2 GHz
(@50 V/m) : +/-3 dB
2 GHz – 6 GHz
(@50 V/m) : +3/+1 dB
700 MHz – 3 GHz
(@10 V/m) : +/-2.5 dB
Linealidad +/-0.5 dB
(200 – 1000 V/m)
+/-1 dB
(20 – 200 V/m)
+/-1 dB
(1 – 100 V/m)
CONFIGURACIÓN DE MEDIDA
Intervalo de medición 1 - 60 segundos
Registro de la medición Configurable por el ususario
Capacidad de registro > 100 MB
Intervalo de transferencia de datos Instantáneo en modo conectado; entre 6 a 1440 minutos en modo autónomo
CONDICIONES DE FUNCIONAMIENTO
Temperatura / Humedad -12°C to 70°C / 90% máximo
Alimentación 90 - 264 VAC, 47 – 440 Hz
PoE pasivo 24V
Panel Solar + Batería recargable 12 VDC (5 días de autonomía sin sol)
Conexión de datos Ethernet
Modem 3G/4G (Necsita tarjeta SIM, no incluida)
CONFIGURACIÓN DE ALARMAS
Alarmas Programables Exceso de Nivel de Campo Electromagnético
Nivel de batería
Memoria llena
Temperatura
Humedad
Error de comunicación
Disparo de alarma Instantánea
Transmisión de alarma Ethernet o módem
Alarmá acústica y Luminosa En modo conectado. En caso de superarse los límites establecidos de exposición a Campos Electromagnéticos.
ESPECIFICACIONES MECÁNICAS
Dimensiones Altura = 648.5 mm
Diámetro = 100 mm
Peso 4,5 Kg
Protección IP55
Sistema de Fijación Disponible para pared o suelo
REQUISITOS SOFTWARE
Sistema Operativo XP/WIN7/WIN8/WIN 10
