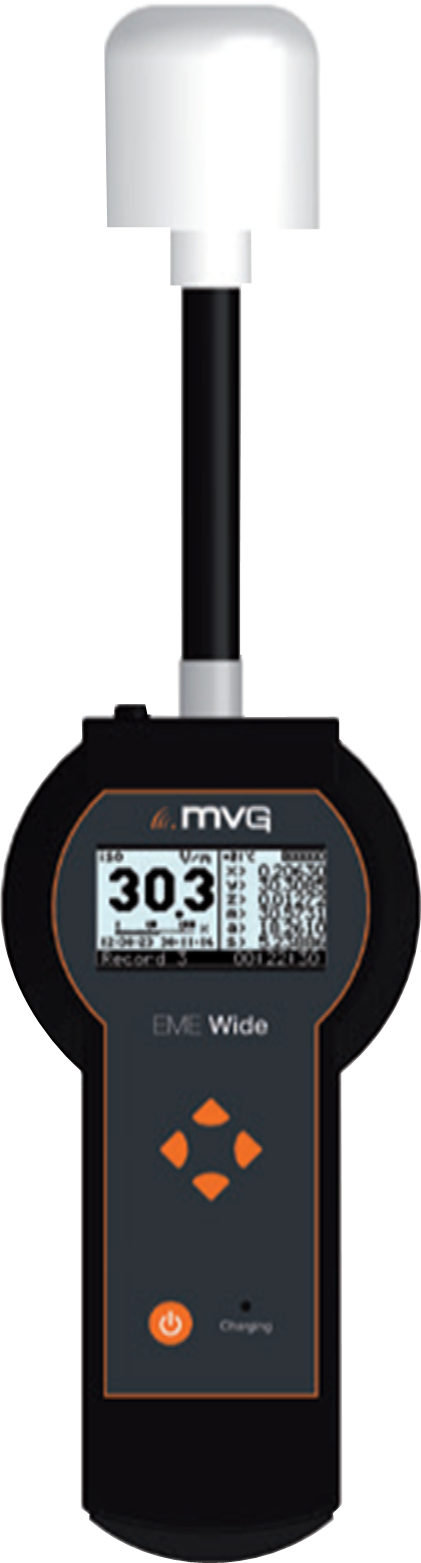

EME Wide

Sonda de campo electromagnético de alto rendimiento para mediciones precisas

EME_Wide EME_Wide EME Wide es un medidor de campo electromagnético equipado con una sonda triaxial de diseño optimizado que garantiza la máxima isotropía.

Su amplio rango dinámico y de frecuencia hacen de EME Wide una herramienta idónea para obtener y registrar los niveles de campo electromagnético tanto para evaluación de zonas de acceso público (RD 1066/2001) como en áreas restringidas a trabajadores (RD 299/2016) y para la localización de los puntos de máxima exposición de acuerdo con EN50492.

EME Wide dispone de conexión por fibra óptica a PC para importación y visualización de los valores medidos que también permite el lanzamiento de medidas y su visualización en tiempo real desde el PC. La fibra óptica es un sistema de cominicación óptimo cuando es necesario pasar datos de campo electromagnético a través de apantallamientos, como es el caso de las medidas de uniformidad de campo en cámaras anecoicas de EMC.




ESPECIFICACIONES TÉCNICAS
Sonda 3 sondas Isotrópicas Ortogonales
Rango de Frecuencias 100 KHz - 6.5 GHz
Rango de detección 0,35 V/m – 350 V/m
Nivel máximo sin daño (CW) >600 V/m
INCERTIDUMBRE
Respuesta en Frecuencia @10V/m 100MHz - 2.7GHz: ±1 dB
2.7GHz - 6.5GHz: ±1.5 dB
Isotropía Axial @ 60 V/m ± 0.5 dB @ 100MHz
Linealidad
[2 V/m - 250 V/m]
± 0.5 dB @ 100MHz
Sensor de Temperatura ±2°C
CONFIGURACIÓN DE MEDIDA
Unidades V/m, A/m, W/m2
Modo de medida Isotrópico a por eje (X,Y,Z)
Tipo de medida RMS, Máximo, Promediado temporal o espacial
Promedio RMS desde 1 a 10 minutos
Promediado espacial Discreto
Capacidad de captura de pantalla 200 medidas máximo
Capacidad de registro de datos 20000 medidas máximo
Mínimo periodo de medida 5 segundos en modo de grabación
1 segundo en modo de Tiempo Real
Función de alarma Zumbador monotono
DISPLAY
Tipo LCD transflectivo
Tamaño 7cm (2.8"), 128 x64 puntos
Iluminación de fondo Leds blancos (off o permanente)
frecuencia de refresco 200ms
INTERFACES
Óptica Serie, Dúplex, adaptador de USB óptico para conexión a PC
de Sonda Plug & Play, autodetección
CONDICIONES DE FUNCIONAMIENTO
Baterías 4 x baterías AA recargables de NiMH
Cargador Externo
Vida de las baterías > 48 horas (iluminación de fondo off)
Tiempo de carga 6 horas
Nivel de batería en display Escala de 5 niveles
Temperatura / Humedad -10°C a 50°C / 5% a 95% sin condensación
Temperatura de almacenamiento -20°C a 70°C
ESPECIFICACIONES MECÁNICAS
Dimensiones 435 x 116 x 60 mm (LxWxH)
Peso 600 g
Protección IP44
SOFTWARE
Sistema Operativo Windows XP, 7, 8, 10

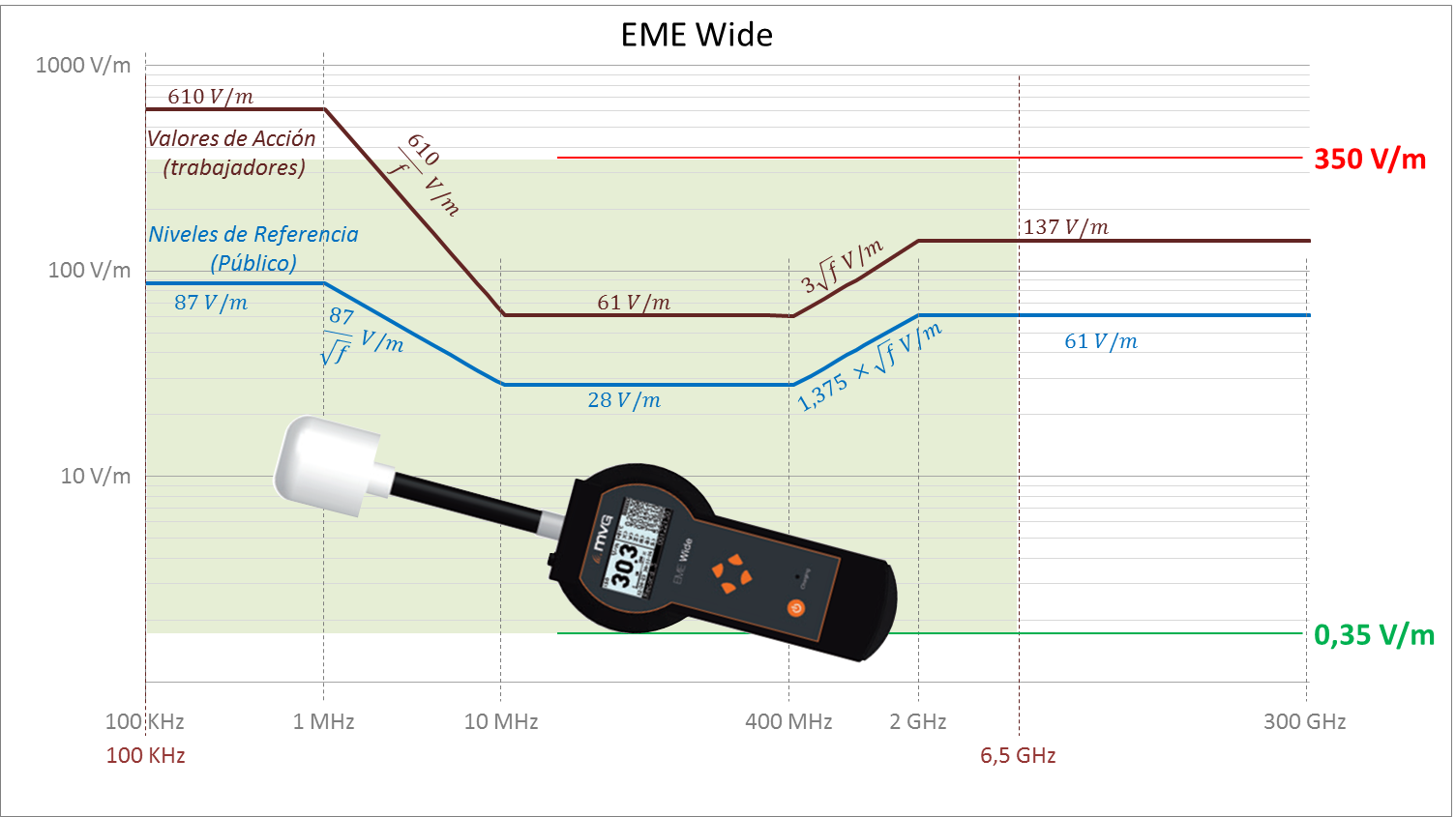

Límites de Exposición a Campos Electromagnéticos
Rangos de EME Wide frente a los límites establecidos en RD 1066/2001 y RD 299/2016

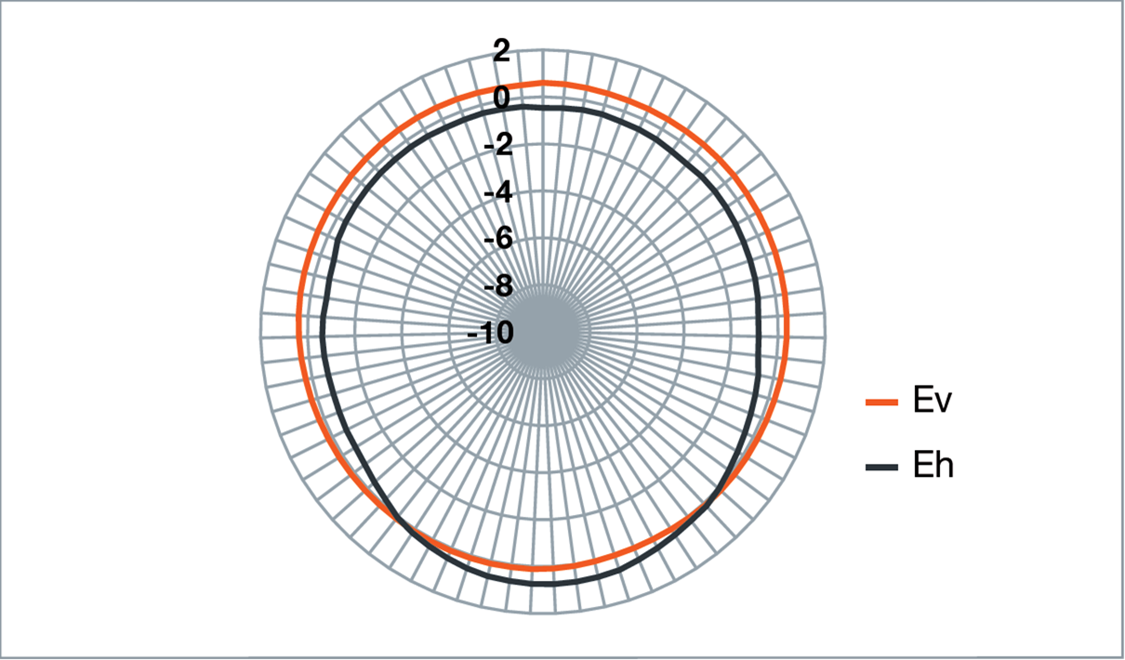

EME Wide Isotropía
Isotropía de la sonda EME Wide

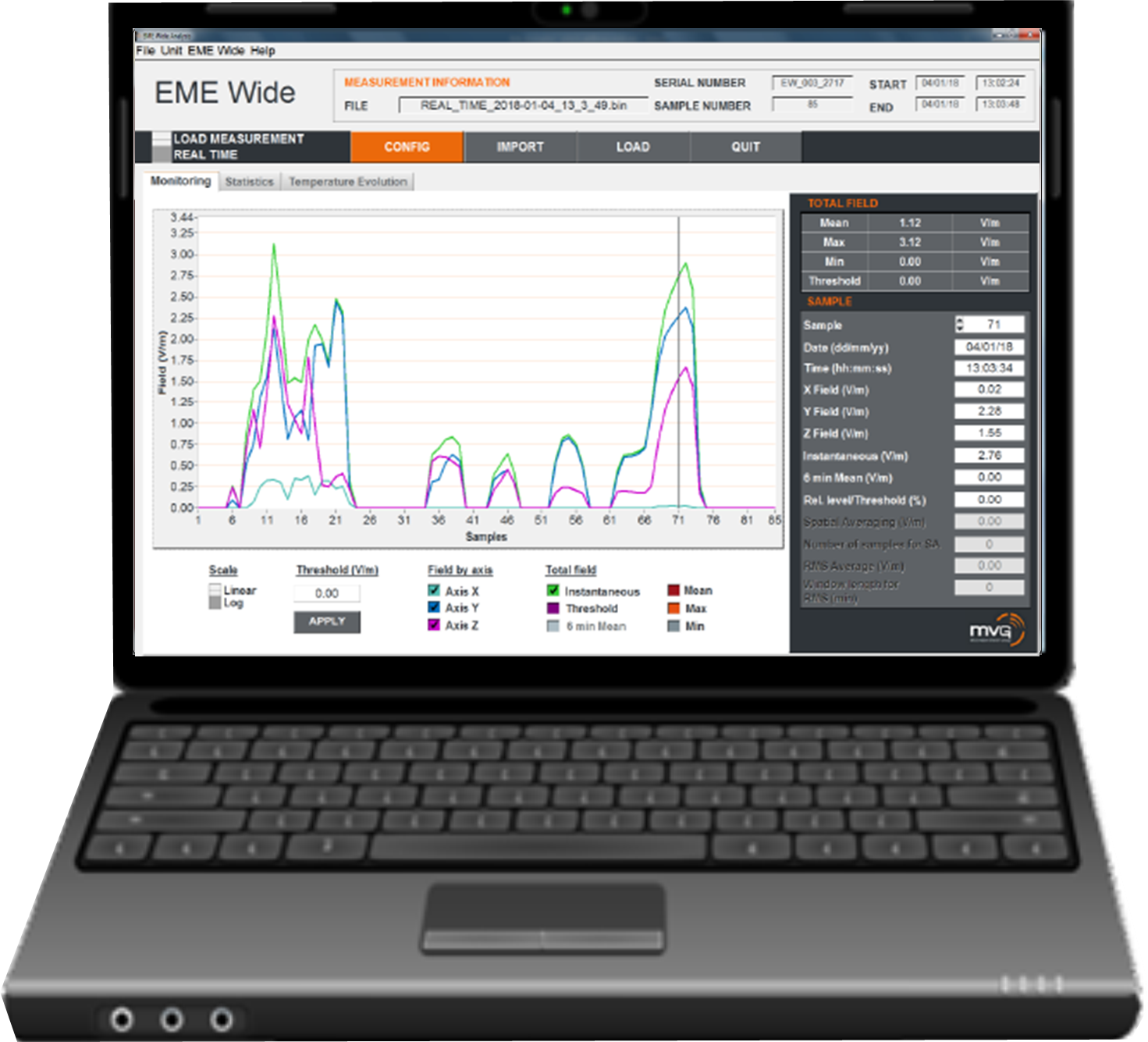

EME Wide Analysis Software
EME Wide Analysis: Software de importación y visualización de datos y de lanzamiento de medida

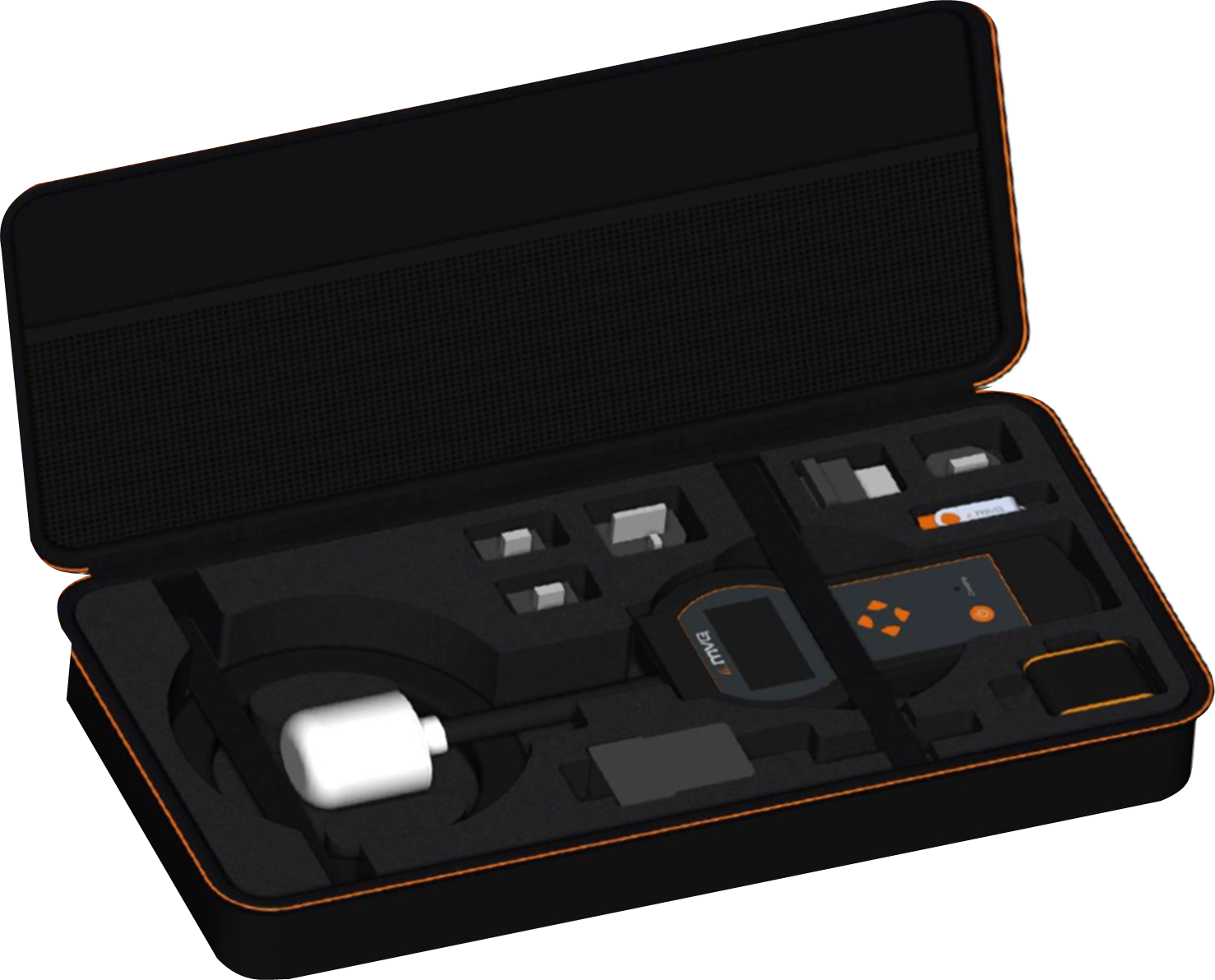

Accesorios EME Wide
Maletín EME Wide


Hoja de Especificaciones     RD 1066/2001     RD 299/2016
